پیشگفتار
در یک سیستم پنوماتیک، هوای فشرده باید از میان مجموعهای از شیلنگها، لولهها، شیرها، جکها و تجهیزات کنترلی عبور کند. هرچه تعداد تجهیزات بیشتر و فضای نصب محدودتر باشد، مدیریت مسیر انتقال هوا اهمیت بیشتری پیدا میکند. در چنین شرایطی، اتصالات پنوماتیک نقش مهمی در ایجاد یک مسیر منظم، مطمئن و کمدردسر دارند.
یکی از پرکاربردترین این اتصالات، زانو پنوماتیک ( زانویی پنوماتیک ) است؛ قطعهای که برای تغییر جهت مسیر شیلنگ یا اتصال آن به تجهیزات مختلف مورد استفاده قرار میگیرد. زانوهای پنوماتیک در مدلهای مختلفی تولید میشوند و بسته به طراحی میتوانند دارای یک سمت شیلنگخور و یک سمت رزوهدار باشند یا برای اتصال دو شیلنگ به یکدیگر طراحی شوند.

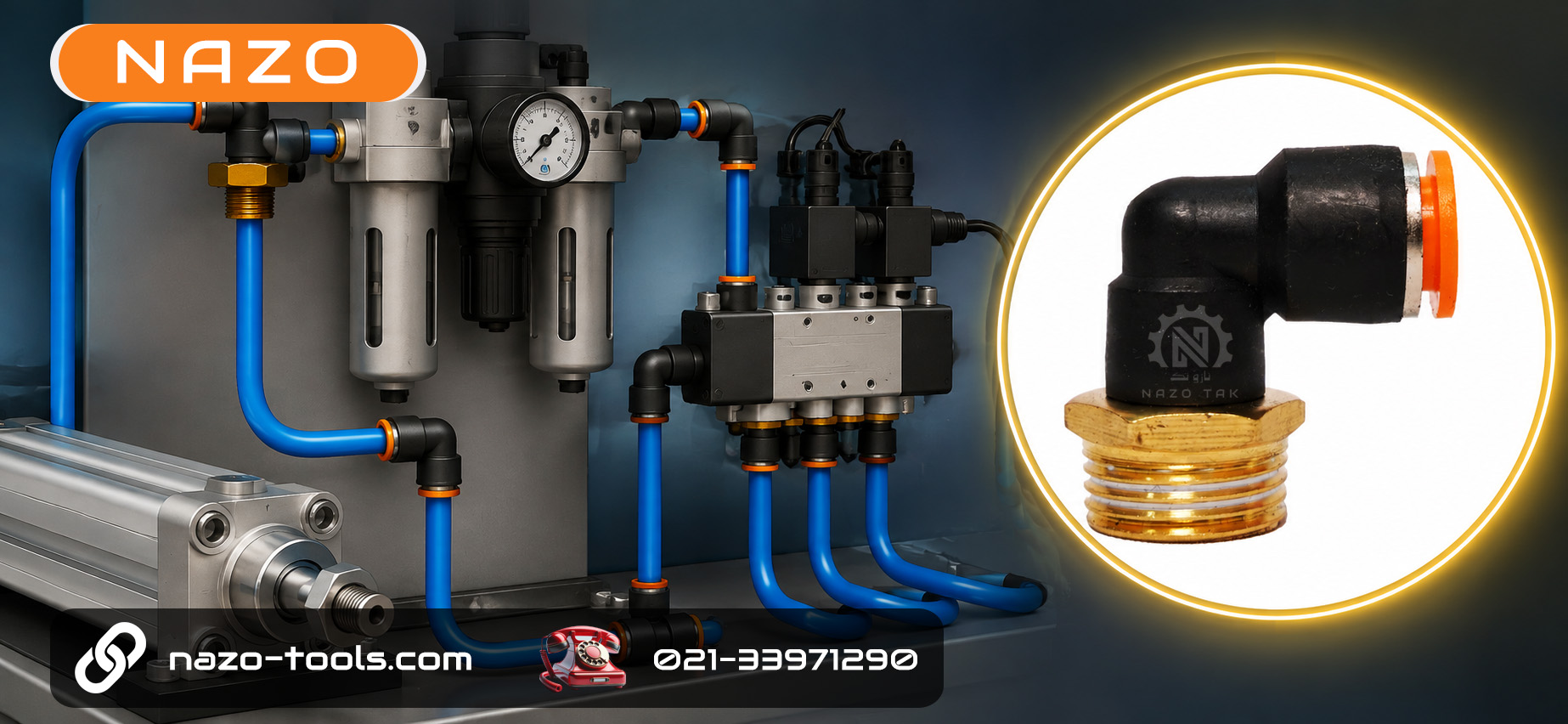

مدلی که در تصویر مشاهده میشود، نمونهای از یک فیتینگ زانویی با ساختار فشاری است که برای اتصال سریع شیلنگ پنوماتیک به یک بخش رزوهدار استفاده میشود. در این نوع اتصال، شیلنگ داخل قسمت مخصوص قرار میگیرد و مکانیزم داخلی فیتینگ آن را در جای خود نگه میدارد.
با این حال، انتخاب زانویی پنوماتیک فقط بر اساس ظاهر یا اندازه کلی قطعه انجام نمیشود. قطر شیلنگ، نوع رزوه، جنس بدنه، فشار و دمای کاری و حتی فضای موجود برای نصب، همگی باید در نظر گرفته شوند. در ادامه بررسی میکنیم زانو پنوماتیک دقیقاً چه کاری انجام میدهد، چه مدلهایی دارد و هنگام انتخاب آن باید به چه نکاتی توجه کرد.
زانویی پنوماتیک چیست؟
زانو پنوماتیک نوعی اتصال در سیستمهای هوای فشرده است که برای تغییر مسیر شیلنگ یا ایجاد یک اتصال زاویهدار میان شیلنگ و تجهیزات پنوماتیک استفاده میشود.
رایجترین شکل این قطعه، زانویی 90 درجه است. در این مدل، مسیر ورود و خروج هوا نسبت به یکدیگر زاویه قائمه دارند و همین موضوع امکان تغییر جهت شیلنگ را بدون خم کردن شدید آن فراهم میکند.
اهمیت این موضوع زمانی مشخص میشود که فضای اطراف تجهیزات محدود باشد. فرض کنید خروجی یک شیر پنوماتیک در جهت افقی قرار گرفته، اما شیلنگ باید به سمت پایین هدایت شود. خم کردن شیلنگ در چنین شرایطی ممکن است باعث ایجاد فشار اضافی، تاخوردگی یا کاهش سطح عبور هوا شود. یک زانویی مناسب میتواند این تغییر مسیر را با فرم استانداردتری انجام دهد.
در بازار ممکن است این قطعه را با نامهایی مانند فیتینگ زانویی پنوماتیک، اتصال زانویی پنوماتیک، زانو فشاری و زانو 90 درجه پنوماتیک نیز ببینید.
زانو پنوماتیک چه کاربردی دارد؟
کاربرد اصلی این اتصال، تغییر جهت مسیر انتقال هوای فشرده است؛ اما در عمل، مزایای آن فراتر از همین وظیفه ساده است.
در ماشینآلات صنعتی معمولاً تعداد زیادی شیلنگ پنوماتیک در فضای نسبتاً محدودی قرار دارند. اگر این شیلنگها بدون برنامه و با خمهای زیاد نصب شوند، هم ظاهر و نظم سیستم نامناسب میشود و هم احتمال آسیب دیدن شیلنگ افزایش پیدا میکند.
استفاده از زانویی به طراح یا تعمیرکار اجازه میدهد مسیر شیلنگ را با زاویه مشخص تغییر دهد.
از این قطعات در تجهیزاتی مانند :
- جکهای پنوماتیک
- شیرهای کنترل
- مدارهای هوای فشرده
- ماشینآلات اتوماسیون
- دستگاههای صنعتی
- تجهیزات مونتاژ
- خطوط تولید
- تابلوهای پنوماتیک
استفاده میشود.
یکی از مزیتهای مهم مدلهای Push-in نیز سرعت نصب است. در این ساختار، شیلنگ مستقیماً داخل فیتینگ قرار میگیرد و برای آزاد کردن آن معمولاً از رینگ یا قسمت آزادکننده اتصال استفاده میشود. این مکانیزم باعث میشود عملیات نصب و سرویس نسبتاً سریع انجام شود.
انواع زانویی پنوماتیک
زانوهای پنوماتیک را میتوان بر اساس ساختار اتصال، جنس و نوع رزوه دستهبندی کرد.
زانو پنوماتیک فشاری یا Push-in
این مدل یکی از شناختهشدهترین انواع فیتینگهای پنوماتیک است.
در یک سمت آن محل ورود شیلنگ قرار دارد و شیلنگ با فشار داخل اتصال قرار میگیرد. مکانیزم داخلی شامل اجزایی مانند چنگک نگهدارنده و آببندی، شیلنگ را در جای خود ثابت نگه میدارد.
مزیت اصلی این مدل، سرعت نصب و جداسازی است؛ ویژگیای که در خطوط تولید و سیستمهایی که نیاز به تعمیر و سرویس مکرر دارند، بسیار کاربردی است.
فیتینگهای Push-in برای شیلنگهایی از جنسهایی مانند PU، نایلون و پلیاتیلن در مدلهای مختلف تولید میشوند.
زانو پنوماتیک رزوه دار
در این مدل، یکی از طرفین اتصال دارای رزوه است و به یک تجهیز رزوهدار متصل میشود.
این نوع زانو میتواند برای اتصال شیلنگ به شیر، جک، رگلاتور، واحد مراقبت یا سایر تجهیزات پنوماتیک استفاده شود.
نکته مهم اینجاست که نوع رزوه را نباید حدس زد. رزوههای مختلفی مانند M، G، R، BSPT و NPT در فیتینگهای پنوماتیک دیده میشوند و هرکدام مشخصات خودشان را دارند. برای نمونه، در برخی سریهای فیتینگ، مدلهای رزوهدار از M5 تا سایزهای بالاتر و همچنین رزوههای R یا NPT عرضه میشوند.
زانو پنوماتیک یکطرف رزوه و یکطرف شیلنگ
یک سمت قطعه دارای رزوه است و روی تجهیز موردنظر بسته میشود؛ سمت دیگر، محل ورود شیلنگ است.
این طراحی بسیار کاربردی است، چون امکان اتصال مستقیم شیلنگ به یک تجهیز رزوهدار را فراهم میکند و همزمان مسیر شیلنگ را در زاویه مناسب تغییر میدهد.
زانو پنوماتیک دو طرف شیلنگ
همه زانوها الزاماً یک طرف رزوه ندارند.
در بعضی مدلها هر دو سمت برای ورود شیلنگ طراحی شدهاند. این نوع اتصال برای زمانی مناسب است که لازم باشد دو شیلنگ در یک مسیر زاویهدار به یکدیگر متصل شوند.
در این مدلها نیز سایز دو طرف اتصال اهمیت دارد و ممکن است دو طرف برای شیلنگهایی با قطر یکسان یا متفاوت طراحی شده باشند.
زانویی پنوماتیک 90 درجه چیست؟
وقتی صحبت از زانو پنوماتیک میشود، یکی از رایجترین مدلها زانو 90 درجه است.
در این مدل، مسیر عبور هوا تقریباً یک ربع دور تغییر جهت میدهد. به همین دلیل، برای نصب در فضاهای محدود بسیار کاربردی است.
البته 90 درجه بودن به این معنا نیست که همه زانوهای پنوماتیک دقیقاً ساختار یکسانی دارند. بعضی مدلها کوتاه، بعضی بلند و بعضی دارای طراحی چرخشی یا زاویهدار هستند.
برای نمونه، در برخی فیتینگهای صنعتی، قسمت رزوهدار قابلیت چرخش دارد تا بتوان موقعیت خروجی شیلنگ را بعد از نصب تنظیم کرد. این ویژگی در مکانهایی که جهت شیلنگ اهمیت زیادی دارد، بسیار مفید است.
زانو پنوماتیک چگونه نصب میشود؟
نصب فیتینگ Push-in در ظاهر ساده است، اما رعایت چند نکته باعث میشود اتصال مطمئنتری داشته باشیم.
ابتدا باید شیلنگی انتخاب شود که قطر خارجی آن دقیقاً با مشخصات فیتینگ مطابقت داشته باشد.
سپس انتهای شیلنگ باید صاف و بدون آسیب بریده شود. اگر سر شیلنگ له شده یا به شکل نامنظم بریده شده باشد، احتمال ایجاد مشکل در آببندی وجود دارد.
شیلنگ را تا محل مناسب داخل فیتینگ فشار میدهیم. مکانیزم داخلی اتصال، آن را نگه میدارد و آببندی داخلی نیز از خروج هوا جلوگیری میکند.
برای جدا کردن شیلنگ نیز معمولاً باید قسمت آزادکننده فیتینگ را فشار داد و سپس شیلنگ را بیرون کشید. در مدلهای مختلف، ساختار دقیق این مکانیزم ممکن است متفاوت باشد.
یک نکته مهم دیگر این است که شیلنگ نباید بلافاصله بعد از اتصال تحت کشش یا خم شدید قرار بگیرد. حتی یک فیتینگ باکیفیت نیز اگر همراه با نصب نامناسب استفاده شود، نمیتواند عملکرد مطلوبی ارائه دهد.
هنگام خرید زانو پنوماتیک به چه نکاتی توجه کنیم؟
انتخاب یک زانو مناسب بیشتر از آن چیزی است که در نگاه اول به نظر میرسد.
قطر شیلنگ
اولین مشخصهای که باید بدانیم، قطر خارجی شیلنگ است.
فیتینگها برای سایزهای مختلف تولید میشوند؛ برای مثال مدلهای رایج میتوانند برای شیلنگهای 4، 6، 8، 10، 12 و حتی 16 میلیمتر طراحی شده باشند.
بنابراین قبل از خرید باید قطر واقعی شیلنگ اندازهگیری یا از مشخصات آن استخراج شود.
نوع رزوه
اگر زانو یک طرف رزوه داشته باشد، نوع رزوه اهمیت بسیار زیادی دارد.
رزوه متریک با رزوههای لولهای یکسان نیست و حتی در رزوههای لولهای نیز استانداردهای متفاوتی وجود دارد.
اشتباه در انتخاب رزوه ممکن است باعث شود اتصال به درستی بسته نشود یا آببندی مطلوب ایجاد نکند.
فشار کاری
هر فیتینگ برای محدوده مشخصی از فشار طراحی شده است.
برای نمونه، برخی فیتینگهای Push-in برای فشار کاری تا حدود 10 بار مشخص میشوند، اما این مقدار را نمیتوان به همه محصولات تعمیم داد. فشار مجاز باید از مشخصات همان مدل بررسی شود.
جنس بدنه
فیتینگهای پنوماتیک میتوانند از ترکیب مواد مختلف ساخته شوند؛ از پلاستیک مهندسیشده گرفته تا برنج آبکاریشده یا فلزات دیگر.
جنس مناسب باید با شرایط کاری انتخاب شود.
اگر محیط دارای رطوبت، مواد شیمیایی، دمای بالا یا تنش مکانیکی باشد، انتخاب جنس مناسب اهمیت بیشتری پیدا میکند.
کیفیت مکانیزم نگهدارنده
در مدلهای Push-in، قسمت نگهدارنده شیلنگ باید عملکرد مناسبی داشته باشد.
یک اتصال ضعیف ممکن است در اثر لرزش یا فشار از جای خود خارج شود. بنابراین کیفیت ساخت چنگک نگهدارنده و سیستم آببندی از مواردی است که نباید نادیده گرفته شود.
آیا قیمت زانویی پنوماتیک معیار خوبی برای خرید است؟
قیمت قطعاً یکی از عوامل مهم خرید است، اما نباید تنها معیار تصمیمگیری باشد.
دو زانو ممکن است از نظر ظاهری بسیار شبیه باشند، ولی از نظر جنس، کیفیت آببندی، نوع رزوه، فشار کاری یا دقت ساخت تفاوت داشته باشند.
برای یک کاربری ساده، شاید یک مدل اقتصادی کاملاً مناسب باشد؛ اما در یک خط تولید که توقف دستگاه هزینه زیادی ایجاد میکند، دوام و اطمینان اتصال اهمیت بیشتری پیدا میکند.
به همین دلیل بهتر است هنگام مقایسه قیمت، مشخصات فنی دو محصول را نیز کنار یکدیگر قرار دهیم.
تفاوت زانو پنوماتیک با اتصال مستقیم
اتصال مستقیم برای زمانی استفاده میشود که مسیر شیلنگ باید در همان راستا ادامه پیدا کند.
اما زانو زمانی کاربرد دارد که لازم است مسیر تغییر جهت دهد.
اگر بخواهیم یک شیلنگ را بدون فیتینگ زانویی با شعاع بسیار کم خم کنیم، ممکن است شیلنگ تحت فشار قرار بگیرد یا مسیر عبور هوا محدود شود.
در مقابل، زانویی مسیر را با یک فرم مشخص تغییر میدهد.
بنابراین انتخاب بین این دو قطعه به مسیر موردنیاز بستگی دارد و نمیتوان گفت یکی از دیگری بهتر است.
اشتباهات رایج در انتخاب و نصب زانو پنوماتیک
یکی از اشتباهات رایج، انتخاب فیتینگ فقط بر اساس ظاهر و اندازه تقریبی آن است.
اشتباه دیگر، توجه نکردن به قطر خارجی شیلنگ است. حتی اگر شیلنگ از نظر ظاهری داخل فیتینگ قرار بگیرد، این موضوع به معنی سازگاری صحیح آن نیست.
همچنین انتخاب رزوه اشتباه میتواند باعث نشتی یا آسیب به اتصال شود.
در زمان نصب نیز نباید شیلنگ را با زاویه شدید بلافاصله بعد از فیتینگ خم کرد. بهتر است مسیر شیلنگ به شکلی طراحی شود که اتصال تحت کشش، پیچش یا فشار جانبی غیرضروری قرار نگیرد.
در نهایت، اگر سیستم با فشار بالا کار میکند، مشخصات فنی فیتینگ باید پیش از نصب با فشار واقعی مدار مقایسه شود.
جمعبندی
زانویی یکی از اتصالات پرکاربرد در مدارهای هوای فشرده است که برای تغییر مسیر شیلنگ و ایجاد اتصال زاویهدار مورد استفاده قرار میگیرد. مدلهای مختلف این قطعه از نظر نوع اتصال، جنس، سایز شیلنگ و نوع رزوه با یکدیگر تفاوت دارند. برای انتخاب درست، ابتدا باید قطر شیلنگ و نوع رزوه مشخص شود و سپس فشار کاری، جنس بدنه و شرایط محیطی بررسی شود. اگر این موارد درست انتخاب شوند، زانویی پنوماتیک مناسب میتواند مسیر پنوماتیک را منظمتر، نصب را سادهتر و اتصال را مطمئنتر کند.
