پیشگفتار
زبانی که باید دانست، اهمیتی که اغلب نادیده گرفته می‌شود
در دنیای پیچیده مهندسی و ساخت‌وساز، جایی که کوچک‌ترین جزئیات می‌توانند سرنوشت یک سازه یا عملکرد یک ماشین را رقم بزنند، گاهی اوقات اهمیت اجزای به ظاهر ساده نادیده گرفته می‌شود. پیچ و مهره‌ها، این سربازان گمنام اتصالات، نمونه بارزی از این اجزا هستند. آنها ستون فقرات بی‌شماری از سازه‌ها، خودروها، ماشین‌آلات صنعتی و حتی لوازم خانگی ما را تشکیل می‌دهند و وظیفه حیاتی حفظ یکپارچگی و استحکام را بر عهده دارند.
اما آیا تا به حال به نوشته‌ها و علائم حک شده بر سر یا بدنه این قطعات کوچک توجه کرده‌اید؟ این نمادهای به ظاهر بی‌اهمیت، در واقع زبان پنهان اتصالات هستند؛ کدهایی که اطلاعات حیاتی و جامعی درباره کیفیت، جنس، مقاومت و حتی کاربرد صحیح آنها را در خود جای داده‌اند. نادیده گرفتن این علائم می‌تواند به انتخاب نادرست، کاهش ایمنی، شکست زودرس قطعات و در نهایت، فجایع پرهزینه منجر شود.
این نوشتار، راهنمایی جامع برای رمزگشایی این زبان خاموش است. ما قصد داریم به شما نشان دهیم که چرا فراتر از یک اتصال ساده، شناخت این نشانه‌ها برای هر فرد درگیر در طراحی، مونتاژ، تعمیر و نگهداری ضروری است. با کدگشایی کیفیت و کاربرد این علائم، نه تنها به درک عمیق‌تری از استانداردهای صنعتی دست خواهید یافت، بلکه قادر خواهید بود تصمیمات آگاهانه‌تری در انتخاب و به‌کارگیری صحیح پیچ و مهره‌ها اتخاذ کنید. آماده‌اید تا به دنیای نهفته در پس این نمادهای کوچک قدم بگذارید؟
زبان پنهان اتصالات: رمزگشایی علائم روی پیچ و مهره‌ها
در دنیای صنعت، ساخت‌وساز و حتی زندگی روزمره ما، پیچ و مهره نقشی محوری و حیاتی ایفا می‌کنند. این اجزای کوچک اما قدرتمند، مسئول حفظ یکپارچگی و استحکام بی‌شماری از سازه‌ها، ماشین‌آلات و تجهیزات هستند. اما آیا تا به حال به علائم و اعدادی که بر سر یا بدنه یک پیچ و مهره حک شده‌اند، توجه کرده‌اید؟ این نمادهای به ظاهر ساده، در واقع حامل اطلاعات فوق‌العاده مهمی هستند که شناخت آنها برای هر مهندس، تکنسین، یا حتی یک کاربر خانگی می‌تواند تفاوت بین پایداری و شکست، و ایمنی و خطر را رقم بزند. این نوشتار به شما کمک می‌کند تا زبان پنهان اتصالات را رمزگشایی کرده و به درک عمیق‌تری از دنیای انواع پیچ و مهره دست یابید.
چرا شناخت علائم روی پیچ و مهره حیاتی است؟
تصور کنید در حال مونتاژ یک سازه مهم یا تعمیر یک ماشین صنعتی هستید. انتخاب و استفاده از پیچ و مهره نامناسب می‌تواند منجر به حوادث فاجعه‌بار، خسارات مالی سنگین و حتی از دست رفتن جان انسان‌ها شود. علائم حک شده بر روی هر پیچ و مهره، شناسنامه آن محسوب می‌شود که ویژگی‌های کلیدی آن را مشخص می‌کند:
- مقاومت مکانیکی : نشان‌دهنده میزان تحمل پیچ و مهره در برابر نیروهای کششی و برشی است.
- جنس مواد : مشخص‌کننده آلیاژ و ترکیب شیمیایی پیچ و مهره است که بر خواصی مانند مقاومت به خوردگی، دمای کاری و ... تأثیر می‌گذارد.
- تولیدکننده : نشان‌دهنده شرکت سازنده است که می‌تواند تضمینی بر کیفیت محصول باشد.
- نوع و استاندارد : مشخص‌کننده استانداردهای ملی یا بین‌المللی است که پیچ و مهره بر اساس آن ساخته شده است.
رمزگشایی علائم رایج روی پیچ و مهره‌ها
علامت گذاری پیچ و مهره تابع استانداردهای بین‌المللی مختلفی است که از مهم‌ترین آنها می‌توان به ISO (سازمان بین‌المللی استانداردسازی) و ASTM (جامعه آمریکایی آزمایش و مواد) اشاره کرد. در اینجا به رایج‌ترین نشانه‌ها می‌پردازیم:

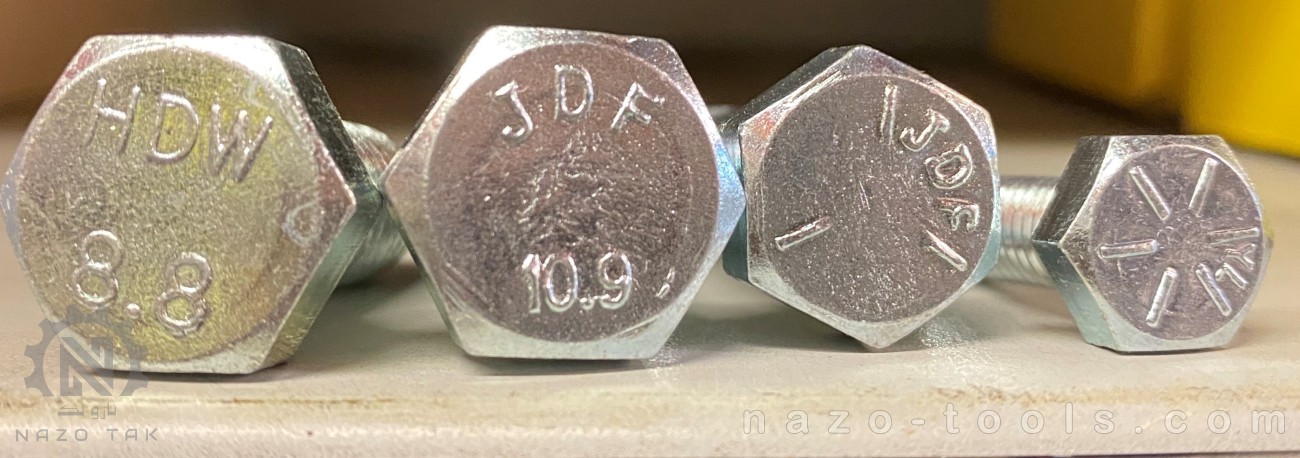

الف) کلاس مقاومت (Property Class / Grade Markings)
این شاید مهم‌ترین علامت روی پیچ و مهره باشد که نشان‌دهنده ظرفیت تحمل بار آن‌هاست.
برای پیچ و مهره‌های متریک (ISO)
- به صورت دو عدد با نقطه اعشار (مانند 8.8، 10.9، 12.9) نشان داده می‌شود.
- عدد اول (قبل از اعشار) نشان‌دهنده استحکام کششی نهایی (Tensile Strength) است. برای مثال، در 8.8، عدد 8 به معنای 800 مگاپاسکال (MPa) استحکام کششی است.
- عدد دوم (بعد از اعشار) نشان‌دهنده نسبت استحکام تسلیم (Yield Strength) به استحکام کششی نهایی است. برای مثال، در 8.8، عدد 8 نشان می‌دهد که استحکام تسلیم ۸۰ درصد استحکام کششی نهایی (0.8 × 800 = 640 MPa) است.
- پیچ و مهره‌های 8.8 (معمولی)، 10.9 (مقاومت بالا) و 12.9 (فوق مقاومت) رایج‌ترین دسته‌ها هستند.
برای پیچ و مهره‌های اینچی (ASTM/SAE)
- معمولاً با خطوط شعاعی (مثلث‌ها) یا اعداد روی سر پیچ و مهره نشان داده می‌شود مانند Grade 2, Grade 5, Grade 8.
- هر Grade نشان‌دهنده حداقل استحکام کششی و تسلیم مشخصی است. به عنوان مثال، Grade 5 و Grade 8 نشان‌دهنده پیچ و مهره‌های با مقاومت بالا هستند.
ب) علامت سازنده (Manufacturer's Identification)
- تقریباً تمام پیچ و مهره‌های تولیدی، دارای یک علامت یا لوگوی منحصر به فرد از شرکت سازنده هستند. این علامت به ردیابی محصول و اطمینان از اصالت آن کمک می‌کند.
ج) جنس مواد و پوشش (Material and Coating)
- اگرچه به ندرت به صورت مستقیم روی پیچ و مهره حک می‌شود، اما گاهی اوقات کدهای خاصی می‌توانند به نوع مواد مثلاً "A4" برای فولاد زنگ نزن آستنیتی) یا نوع پوشش (مثل "HDG" برای گالوانیزه گرم اشاره کنند. در بسیاری از موارد، رنگ و ظاهر پیچ و مهره (مانند روکش کروم، روی، یا سیاه کاری) نیز می‌تواند راهنمایی باشد.
اهمیت استاندارد پیچ و مهره در کاربرد
هر پیچ و مهره باید بر اساس یک استاندارد مشخص تولید شود. این استانداردها، الزامات مربوط به ابعاد، رزوه، جنس، خواص مکانیکی و روش‌های آزمون را تعیین می‌کنند. آشنایی با این استانداردها مانند ISO 4017 برای پیچ شش گوش یا ISO 7040 برای مهره قفلی به شما اطمینان می‌دهد که پیچ و مهره انتخابی شما با سایر اجزا سازگار بوده و عملکرد مورد انتظار را خواهد داشت.
نمونه‌هایی از کلاس مقاومت‌های رایج متریک
- 4.6 : مقاومت پایین، فولاد نرم، مناسب برای بارهای سبک.
- 8.8 : مقاومت متوسط تا بالا، رایج‌ترین پیچ و مهره ساختمانی و صنعتی، "پیچ فولادی معمولی".
- 10.9 : مقاومت بالا، مناسب برای کاربردهای تحت تنش‌های زیاد.
- 12.9 : مقاومت بسیار بالا، برای کاربردهای بحرانی و پرفشار.
سیستم اینچی استانداردهای SAE/ASTM
برای پیچ و مهره‌های اینچی (معمولاً با رزوه اینچ)، کلاس مقاومت پیچ و مهره با "Grade" و معمولاً با خطوط شعاعی روی سر پیچ و یا اعداد مشخص می‌شود.
- Grade 2 بدون خط : مقاومت پایین، فولاد کربن پایین، مناسب برای کاربردهای عمومی و غیر بحرانی.
- Grade 5 سه خط شعاعی : مقاومت متوسط تا بالا، فولاد کربن متوسط عملیات حرارتی شده.
- Grade 8 شش خط شعاعی : مقاومت بالا، فولاد آلیاژی عملیات حرارتی شده، برای کاربردهای با تنش و فشار بالا.
جنس مواد: فراتر از فولاد
علاوه بر مقاومت، جنس پیچ و مهره نیز نقش تعیین‌کننده‌ای در عملکرد و طول عمر آن دارد. این اطلاعات معمولاً با کدهای خاصی یا از طریق رنگ و ظاهر پیچ و مهره مشخص می‌شوند :
- فولاد کربن (Carbon Steel): رایج‌ترین نوع، در گریدهای مختلف از نرم تا سخت.
- فولاد زنگ نزن (Stainless Steel)
- آستنیتی (A2/304, A4/316) : مقاومت بالا در برابر خوردگی، غیرمغناطیسی. A4 (316) مقاومت بهتری در محیط‌های شور و اسیدی دارد.
- مارتنزیتی (M): سخت‌تر و مقاوم‌تر در برابر سایش.
- فریتیک (F): مقاومت خوب در برابر خوردگی.
- فولاد آلیاژی (Alloy Steel): فولادهای با عناصر آلیاژی اضافه شده برای بهبود خواص خاص (مانند مقاومت در برابر حرارت یا سایش).
- برنج (Brass): مقاومت خوب در برابر خوردگی در آب، رسانای الکتریکی.
- آلومینیوم (Aluminum): سبک وزن، مقاومت به خوردگی خوب (در شرایط خاص).
پوشش‌ها و علائم جانبی
انواع پوشش پیچ و مهره نیز نقش مهمی در محافظت از آنها در برابر خوردگی و افزایش طول عمرشان دارد:
- گالوانیزه گرم (Hot-Dip Galvanized - HDG): پوشش ضخیم روی برای مقاومت بالا در برابر خوردگی، معمولاً روی پیچ و مهره‌های با مقاومت 8.8 و بالاتر دیده می‌شود.
- آبکاری روی (Zinc Plated): پوشش نازک‌تر روی، مقاومت به خوردگی متوسط، ظاهر براق.
- فسفاته (Phosphate): پوشش مشکی مات، مقاومت به خوردگی پایین، برای روان‌کاری استفاده می‌شود.
- کادمیوم (Cadmium): مقاومت بسیار خوب در برابر خوردگی، اما به دلیل سمی بودن کمتر استفاده می‌شود.
چرا باید علائم روی پیچ و مهره‌ها را بشناسیم؟
در نگاه اول، پیچ و مهره ممکن است تنها به عنوان یک "اتصال ساده" به نظر برسند؛ قطعات فلزی کوچکی که برای نگهداری دو قسمت به یکدیگر به کار می‌روند. اما این تصور، به شدت ساده‌انگارانه و حتی خطرناک است. در واقع، هر پیچ و مهره، فارغ از اندازه و شکلش، حامل مجموعه‌ای از اطلاعات حیاتی است که بر روی آن حک شده است. این علائم، نه تنها هویت و ویژگی‌های فنی آن را فاش می‌کنند، بلکه نقش مستقیمی در عملکرد، ایمنی و دوام سازه‌ها و ماشین‌آلات دارند. در این قسمت از نوشتار به این پرسش اساسی پاسخ می‌دهیم : چرا باید علائم روی پیچ و مهره ها را بشناسیم؟
الف) تضمین ایمنی: از سقوط پل تا خرابی ماشین‌آلات
شاید مهم‌ترین دلیل برای شناخت علائم پیچ و مهره‌ها، تضمین ایمنی باشد. یک پیچ و مهره نامناسب می‌تواند نقطه ضعف یک سیستم کامل باشد. تصور کنید یک پل، یک دستگاه صنعتی سنگین یا حتی یک وسیله نقلیه، به دلیل استفاده از پیچ و مهره‌ای با مقاومت کمتر از حد نیاز، دچار شکست شود. عواقب چنین اتفاقی می‌تواند فاجعه‌بار باشد:
- خسارات مالی سنگین : جایگزینی تجهیزات، تعمیر سازه‌ها و توقف تولید.
- جراحات و تلفات جانی : که جبران‌ناپذیرترین پیامد است.
- آسیب به اعتبار : از دست رفتن اعتماد عمومی و تجاری.
علائم روی پیچ و مهره، اطلاعاتی نظیر کلاس مقاومت (تحمل کشش و برش)، جنس مواد (مقاومت در برابر خوردگی یا دما) و استاندارد تولید را فراهم می‌کنند. شناخت این علائم به شما امکان می‌دهد تا پیچ و مهره‌ای را انتخاب کنید که به درستی برای بارهای وارده و شرایط محیطی خاص پروژه طراحی شده است.
ب) بهینه‌سازی عملکرد و دوام: انتخاب ابزار مناسب برای کار
هر کار نیاز به ابزار مناسب خود دارد، و در دنیای اتصالات، پیچ و مهره هم از این قاعده مستثنی نیستند. شناخت علائم به شما کمک می‌کند تا پیچ و مهره‌ای را انتخاب کنید که :
- عمر طولانی‌تری داشته باشد : برای نمونه، در محیط‌های مرطوب یا شیمیایی، استفاده از پیچ و مهره‌های فولاد زنگ نزن ضروری است تا از خوردگی زودرس جلوگیری شود.
- عملکرد بهینه‌ای داشته باشد : برای کاربردهایی که نیاز به تحمل بارهای دینامیکی (لرزش) دارند، پیچ و مهره‌های با کلاس مقاومت بالا و یا مهره‌های قفلی خاص مورد نیاز است.
- از هدر رفت منابع جلوگیری کند : چرا باید برای یک کاربرد ساده، از پیچ و مهره‌ای با مقاومت بسیار بالا و گران‌قیمت استفاده کرد که نیازی به آن نیست؟ شناخت علائم به شما در انتخاب بهینه کمک می‌کند.
ج) رعایت استانداردها و مقررات: زبان مشترک صنعت
صنعت جهانی بر اساس مجموعه‌ای از استانداردها و مقررات عمل می‌کند تا از کیفیت، سازگاری و ایمنی محصولات اطمینان حاصل شود. علامت گذاری پیچ و مهره بخش لاینفک این استانداردهاست ، مانند ISO، ASTM، DIN
- سازگاری : اطمینان از اینکه پیچ و مهره انتخابی با سایر اجزا (مانند مهره یا واشر) و همچنین با الزامات طراحی سازگار است.
- پشتیبانی فنی : در صورت بروز مشکل یا نیاز به جایگزینی، با استفاده از علائم می‌توانید به راحتی قطعه مشابه و مطابق با استاندارد را پیدا کنید.
- بازرسی و کنترل کیفیت : در فرآیندهای تولید و بازرسی، علائم روی پیچ و مهره معیار اصلی برای تأیید کیفیت و انطباق با مشخصات هستند.
د) جلوگیری از خطاهای پرهزینه: عواقب انتخاب اشتباه
عواقب انتخاب اشتباه پیچ و مهره می‌تواند بسیار پرهزینه باشد. یک اشتباه کوچک در انتخاب می‌تواند منجر به :
- شکست زودرس اتصال : که به نوبه خود منجر به تعمیرات پرهزینه و توقف کار می‌شود.
- نیاز به تعویض مکرر : در نتیجه افزایش هزینه‌های نگهداری و اتلاف وقت.
- از بین رفتن گارانتی : استفاده از قطعات نامناسب می‌تواند گارانتی تجهیزات را باطل کند.
- پیچیدگی در عیب‌یابی : بدون شناخت علائم، تشخیص ریشه مشکل در یک سیستم متصل بسیار دشوارتر خواهد شد.
پایان نوشتار
پیچ و مهره‌ها واقعاً فراتر از یک اتصال ساده هستند. آنها اجزایی هستند که هزاران ساعت تحقیق، توسعه و آزمایش پشت سر آنها قرار دارد. علائمی که روی آنها حک شده است، حاصل این دانش و تجربه است. درک این علائم به شما قدرت می‌دهد تا تصمیمات آگاهانه بگیرید، از ایمنی خود و دیگران محافظت کنید و به کارایی و دوام پروژه‌های خود بیفزایید.
پس، دفعه بعد که با یک پیچ و مهره روبرو شدید، به جای نادیده گرفتن آن، لحظه‌ای درنگ کنید و به علائم آن دقت کنید. این کار می‌تواند تفاوت بین یک اتصال پایدار و یک فاجعه احتمالی باشد. آموزش خود در مورد انواع پیچ و مهره و نحوه علامت گذاری پیچ و مهره، سرمایه‌گذاری کوچکی است که بازدهی بزرگی در طولانی مدت خواهد داشت.
